    特長

    世界で最も低価格で「DRP」に触れられるMbed™対応ボード
    「Arm®Cortex®-Aシリーズ」使用のボードとして、GR-PEACH/GR-LYCHEEに続きARM®Mbed™プロジェクトに参画
    画像処理性能をCPU比10倍以上の高速処理で実現しAI処理を強力にアクセラレート
    Raspberry Pi(4)用のカメラやケース、HAT等が使用可能
    HDMI(TypeD)/LCD/MicroSD/USB/カメラ/Audio/LAN/CANなど豊富なインターフェースを搭載



    機能・スペック

    基本スペック

    部品名 メーカー名 型番 備考
    MPU Renesas Electronics R7S921058VCBG RZ/A2M Cortex-A9 BGA 324pin Max:528MHz Powered by DRP/TrustedSecure
    Strage RAM (Built-in MPU) - 4MByte
    AP Memory Technology APS12808L-OC-BA 16MByte OctaRAM Max:132MHz
    ROM Macronix MX25UW12845GXDI00 16MByte OctaFLASH Max:132MHz
    Macronix MX31UF1GE4BC-XDI 1Gbit QSPI NAND FLASH Max:132MHz (Option)
    External HIROSE ELECTRIC DM3BT-DSF-PEJS Micro SD Card Slot (SDHI / 1.8V/3.3V Switchable)
    mbed NXP LPC11U35FHI33/501 LPC11U35 Cortex-M0 VFQFN 32pin Max50MHz
    LAN Microchip Technology LAN8710AI-EZK

    10/100BASE-TX Ethenet PHY (MII) with PoE

    (PoE HAT required)

    LINK-PP LPJ4188GDNL RJ45 Connector (PoE compatible)
    Hirosugi-keiki PSS-420256-02 PoE HAT Connector(Not Mount)
    CAN Texas Instruments TCAN332GDCNR CAN Transceiver Max:4Mbps
    CUI Devices TBL009-254-03GY-2GY

    Screwless Terminal Block (L/H/GND)

    Display HDMI

    Explore Microelectronics

    EP952

    HDMI Transmitter

    JAE DC3RX19JA3R1700 HDMI Type-D(MicroHDMI) Connector
    LCD

    Cvilux

    CF20401D0R0-NH

    40pin FFC Connector (GR-LYCHEE compatible)

    Audio

    Maxim Integrated

    MAX9867ETJ+

    Stereo Audio Codec

    CUI Devices SJ2-3574A-SMT 3.5mm 4-conductors Mini Audio Jack (CTIA)
    USB mbed JST UB-MC5BR3-SD204-4S Micro B USB Connector (Power supply)
    Ch.0 OMRON XM7A-0442A USB Type-A Connector (Lower) Host
    Ch.1

    USB Type-A Connector (Upper) Host

    ※Exclusive use with Type-C

    Cvilux

    CU1816SAH1BA0R001-LF

    USB Type-C Connector Host/Function (Power supply) ※Exclusive use with Type-A(Upper)
    MIPI TE Connectivity 1-1734248-5 15pin FFC Connector (Raspberry Pi compatible)

    Expansion
    connector

    Raspberry Pi Hirosugi-keiki PSS-420256-20 40pin(2x20) Pin header (Raspberry Pi compatible)
    DV0
    (Camera)
    Cvilux CF20241V0R0-NH 24pin FFC Connector (GR-LYCHEE compatible)
    I2C SeeedStudio 110990030 4pin Connector (Grove System compatible)
    UART

    4pin Connector

    (Grove System compatible / Not Mount)

    ADC

    4pin Connector

    (Grove System compatible / Not Mount)

    Switch ALPS SKRPABE010 System Reset Switch x1
    User Switch x2
    LED ROHM SML-P11MTT86R
    SML-P11MTT86R
    SML-P11YTT86R
    SML-P11DTT86R
    SML-P11UTT86R
    Power LED / mbed Access Status  (Green)
    User LED 1  (Green)
    User LED 2  (Yellow)
    User LED 3  (Orange)
    User LED 4  (Red)

    DC/DC Converter

    1ch Renesas Electronics ISL80031FRZ-T 5V → 3.3V Max:3A
    2ch ISL8022IRZ-T 5V → 1.2V/1.8V Max2.0A/1.7A
    Power Supply Micro B USB DC 5V
    USB Type-C DC 5V
    Board Size

    85(W) x 56(D)(mm) ※Not including protrusions (Raspberryi Pi 4 compatible)

    ピンアサイン図

    LCDインターフェースコネクタ

    MIPI / DV0-カメラ-

    Groveシステムコネクタ

    拡張コネクタ

    インターフェース

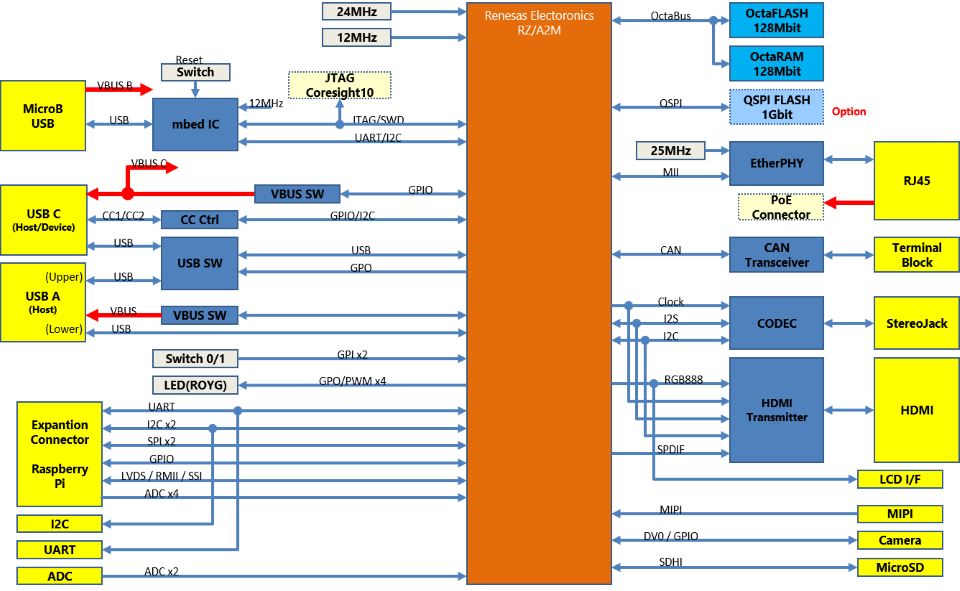

    ブロック図

    製品イメージ

      GR-MANGO イメージ図1

      GR-MANGO イメージ図2

           GR-MANGO 化粧箱

    製品情報

    注意事項

    GR-MANGOに搭載されているマイコン(RZ/A2M)は、暗号機能を有しています。 しかしながら、GR-MANGOは、市販の評価ボードとして販売する物であり、利用者が暗号機能を変更することや暗号機能の使用に関して、当社や販売店による技術支援はできません。
