GRリファレンスボード
特長
・「Cortex-M」では実現できなかった高性能・高機能な組込みシステム環境を容易にご提供。
・RZ/A1H採用による、Mbed™ユーザのメリットとして業界比、約2倍のCPU性能、約30倍の内臓RAMサイズをご提供。
・Cortex-M用のCMSIS-DAP/DAPLink対応により、「Cortex-M」のソフトウェア資産を「Cortex-A9」に移行することが可能。
・RZ/Aで整備しているFreeRTOS版SDKをGR-PEACHでも活用。
・e2studio / gcc compiler / OpenOCDとボードを購入すれば、すべて無料かつUSB一本で評価可能。
利用シーン・事例
機能・スペック
GR-PEACH Normal
基本スペック
| 部品名 | メーカー名 | 型番 | 備考 |
|---|---|---|---|
| MPU | Renesas Electronics | R7S721001VLBG | Cortex-A9 RZ/A1H BGA 324pin RAM10MB Max:400MHz |
| FLASH ROM | Macronix | MX25L6435EM2I-10G | 8MByte SOP 8pin (SPI Multi I/O) |
| External Memory | ALPS | SCHA4B0400 | MicroSD Card SLOT (SPI) |
| Communication I/F Micro USB |
JST | UB-MC5BR3-SD204-4S | RZ/A1H side MicroUSB Connector (HOST/FUNCTION) |
| Mbed-IF side Debug/Programming MicroUSB Connector | |||
| Ethernet | MICROCHIP | LAN8710A | 10/100BASE-TX -RJ45 Jack- (※1) (※2) |
| Wireless I/F 1 | HIROSE | DF40C-30DP-0.4V (51) | Wi-Fi Module Connector (※1) (※3) For ROHM BP3595 (Exclusive I/F -USB / UART-) |
| Wireless I/F 2 | Hirosugi-keiki | FSS-21043-10 x2 | For Xbee Module Connector (Not mount) |
| Expantion Connector | Hirosugi-keiki | FSS-41085-05 x1 FSS-41085-06 x2 FSS-41085-08 x5 FSS-41085-10 x2 |
Arduino Compatible Pin Socket (※2) 6pin x1 / 8pin x2 / 10pin x1 |
| Pin Socket for GR-Shield (※2) 5pin x1 / 6pin x1 / 8pin x3 / 10pin x1 |
|||
| Debug Connector | Samtec | PSS-720303-05 | RZ/A1H 10pin JTAG Connector (CoreSight10) (Not mount) |
| Switch | ALPS | SKRPABE010 | System Reset Switch x1 |
| User Switch x1 | |||
| LED | ROHM | SML-D12P8W | Power LED -Green- (Uncontrollable) |
| SML-D12U8W | User LED -Red- x1 | ||
| SMLP34RGB2W | Full Color LED x1 | ||
| Power Supply | VBUS 1 | DC 5V MicroUSB Connector (Connected mbed-IF) | |
| VBUS 2 | DC 5V MicroUSB Connector (Connected RZ/A1H) | ||
| Vin | DC 5.5～16V (Arduino Compatible Pin -Vin- / Auxiliary Power Connector) | ||
| Board Size | 53.34(W) x 67.58(D) (mm) | ||
※1. Exclusive use Ethernet, Wireless I/F 1
※2. Version [Normal] is not mount, [Full] is mount.
※3. Version [Normal] is mount, [Full] is not mount.
ピンアサイン図
Arduino互換コネクタ（ボード外側）
【Type Normal】
GR-PEACH専用拡張コネクタ（ボード内側）
【Type Normal】
無線通信I/Fコネクタ
【Type Normal】
インターフェース
ブロック図
製品イメージ
GR-PEACH Nomal 通常品
GR-PEACH Normal + Wi-Fi
GR-PEACH Normal + Wi-Fi
GR-PEACH Full
基本スペック
| 部品名 | メーカー名 | 型番 | 備考 |
|---|---|---|---|
| MPU | Renesas Electronics | R7S721001VLBG | Cortex-A9 RZ/A1H BGA 324pin RAM10MB Max:400MHz |
| FLASH ROM | Macronix | MX25L6435EM2I-10G | 8MByte SOP 8pin (SPI Multi I/O) |
| External Memory | ALPS | SCHA4B0400 | MicroSD Card SLOT (SPI) |
| Communication I/F Micro USB |
JST | UB-MC5BR3-SD204-4S | RZ/A1H side MicroUSB Connector (HOST/FUNCTION) |
| Mbed-IF side Debug/Programming MicroUSB Connector | |||
| Ethernet | MICROCHIP | LAN8710A | 10/100BASE-TX -RJ45 Jack- (※1) (※2) |
| Wireless I/F 1 | HIROSE | DF40C-30DP-0.4V (51) | Wi-Fi Module Connector (※1) (※3) For ROHM BP3595 (Exclusive I/F -USB / UART-) |
| Wireless I/F 2 | Hirosugi-keiki | FSS-21043-10 x2 | For Xbee Module Connector (Not mount) |
| Expantion Connector | Hirosugi-keiki | FSS-41085-05 x1 FSS-41085-06 x2 FSS-41085-08 x5 FSS-41085-10 x2 |
Arduino Compatible Pin Socket (※2) 6pin x1 / 8pin x2 / 10pin x1 |
| Pin Socket for GR-Shield (※2) 5pin x1 / 6pin x1 / 8pin x3 / 10pin x1 |
|||
| Debug Connector | Samtec | PSS-720303-05 | RZ/A1H 10pin JTAG Connector (CoreSight10) (Not mount) |
| Switch | ALPS | SKRPABE010 | System Reset Switch x1 |
| User Switch x1 | |||
| LED | ROHM | SML-D12P8W | Power LED -Green- (Uncontrollable) |
| SML-D12U8W | User LED -Red- x1 | ||
| SMLP34RGB2W | Full Color LED x1 | ||
| Power Supply | VBUS 1 | DC 5V MicroUSB Connector (Connected mbed-IF) | |
| VBUS 2 | DC 5V MicroUSB Connector (Connected RZ/A1H) | ||
| Vin | DC 5.5～16V (Arduino Compatible Pin -Vin- / Auxiliary Power Connector) | ||
| Board Size | 53.34(W) x 67.58(D) (mm) | ||
※1. Exclusive use Ethernet, Wireless I/F 1
※2. Version [Normal] is not mount, [Full] is mount.
※3. Version [Normal] is mount, [Full] is not mount.
ピンアサイン図
Arduino互換コネクタ（ボード外側）
【Type Full】
GR-PEACH専用拡張コネクタ（ボード内側）
【Type Full】
無線通信I/Fコネクタ
【Type Full】
インターフェース
ブロック図
製品イメージ
GR-PEACH Full 通常品
GR-PEACH Full + XBee
製品情報
GR-PEACH購入時の注意事項
GR-PEACHはFull/Normalの2製品をご用意しております。 オプションシールドとの組み合わせや有線 / 無線LANを ご使用の場合、以下をご確認の上、購入品を選択してください。
オプションシールドについては、下記をご参照ください。
| 使用区分 | GR-PEACH Full | GR-PEACH Normal |
|---|---|---|
| 有線LAN使用 I/FにArduinoシールド使用 |
○ | |
| 無線LAN使用 I/Fは個別に対応 |
○*1詳細を見る | |
| AUDIO CAMERA Shieldとの 組み合わせ |
○*2詳細を見る | |
| LCD Shieldとの組み合わせ | ○*3詳細を見る | |
| AUDIO CAMERA Shield + LCD Shieldとの組み合わせ |
○*4詳細を見る |
GR-PEACH Normalでの無線LAN(ROHM BP3595)使用
GR-PEACHにはROHM製無線Wi-Fiモジュール(BP3595)専用のコネクタが搭載されています。
複雑な配線作業をする必要なく、USB2.0接続の高速無線通信が可能です。
ROHM製BP3595を別途ご購入下さい。
BP3595使用時の注意
BP3595を使用するためにはVBUS1に5Vを入力する必要があります。

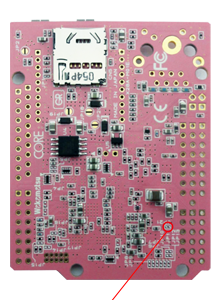

左記ショートパッドを半田でショートする事により、VBUS1に5Vを供給する事が可能です。
JP21を半田ショートして下さい。
VBUS1 に5Vが供給されます。
サイト一覧
GR-PEACH CEマーキング・中国RoHS 対応宣言
GR-PEACHはCEマーキングおよび中国RoHSの認証取得を行っています。
詳しくは下記リンク先のPDFをご覧ください。
ご購入はこちら
下記販売代理店を通じてGR-PEACHをご購入いただけます
株式会社チップワンストップ
https://www.chip1stop.com/search.do?makerCd=COR1&keyword=GR-PEACH&cid=peachc
※ クリックすると販売サイトが開きます。
株式会社秋月電子通商
https://akizukidenshi.com/catalog/g/gM-10094/
※ クリックすると販売サイトが開きます。
コアスタッフ株式会社
https://www.zaikostore.com/zaikostore/stockList?stockSearchNew=1&viewCount=50&pageNumber=1&headerSearch=1&productName_forFind=GR-PEACH&typeStock_forFind=Hitotsu
※ クリックすると販売サイトが開きます。
株式会社ロボテナ
https://store.shopping.yahoo.co.jp/robotena/
※ クリックすると販売サイトが開きます。
資料ダウンロード
回路図のご使用にあたって
当サイトよりダウンロードした回路図を使用したことによりお客様に生じた損害について、株式会社コアは一切責任を負いかねます。
十分に評価を行った上でご利用いただきますよう、お願いいたします。
