GRリファレンスボード
特長
Arm® Cortex®-Aシリーズを使用した高性能カメラ付きの
Mbed™対応ボード
本ボード単体で「撮る」、「繋がる」、「(音を)聴く/発する」、「(絵を)映す」を実現
高性能カメラ付属、WiFi/BLEモジュールやステレオCODECを実装、LCD液晶が繋がるなど「Cortex-M」では実現できなかったIoT＋αな
組込みシステム環境を容易にご提供。
・RZ/A1LU採用による、Mbedユーザのメリット
RZ/A1LUは、384MHzの高性能CPUであるCortex-A9、3MBの大容量内蔵RAM、カメラ入力/グラフィックス出力/オーディオ機能等を有すマイコン。
Cortex-M用のCMSIS-DAP /DAPLink対応により、「Cortex-M」のソフトウェア資産を「Cortex-A9」に移行することが可能

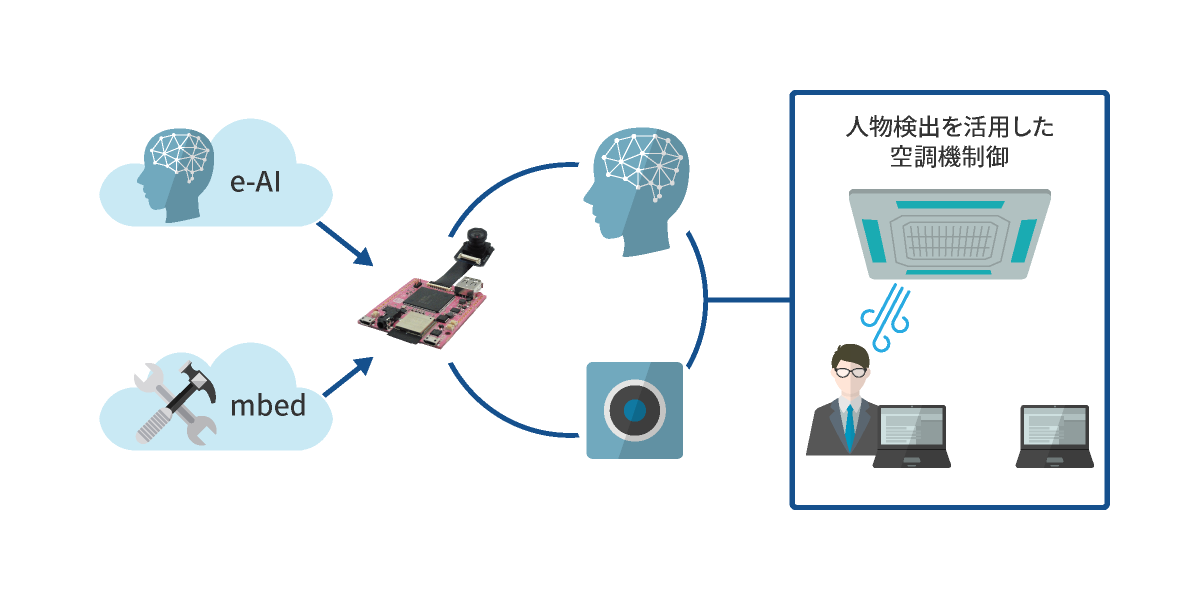

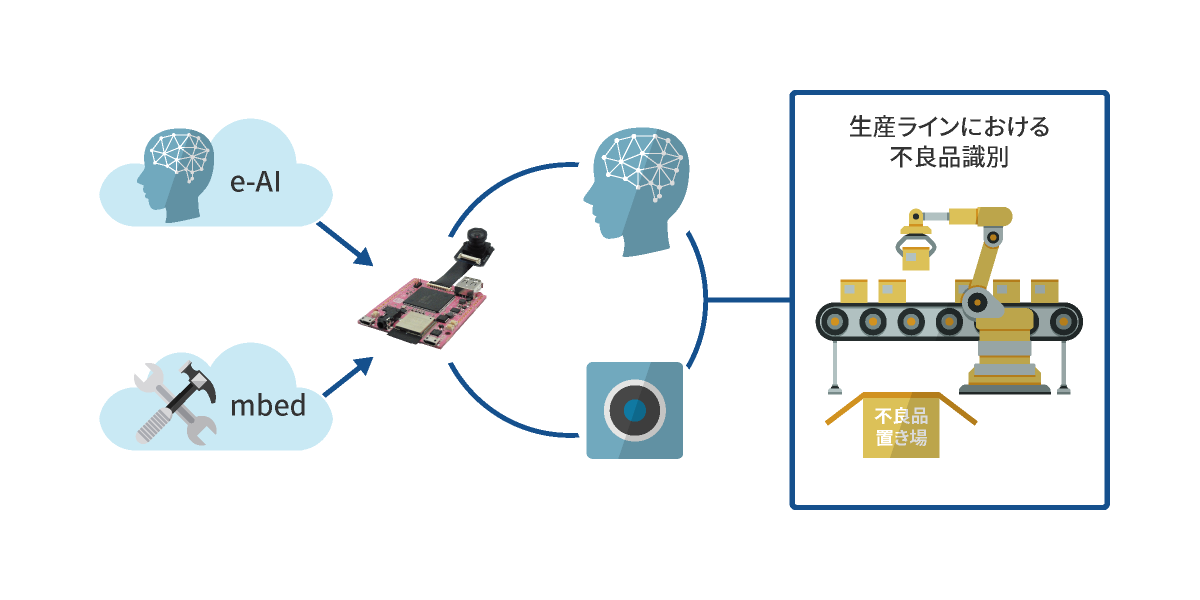

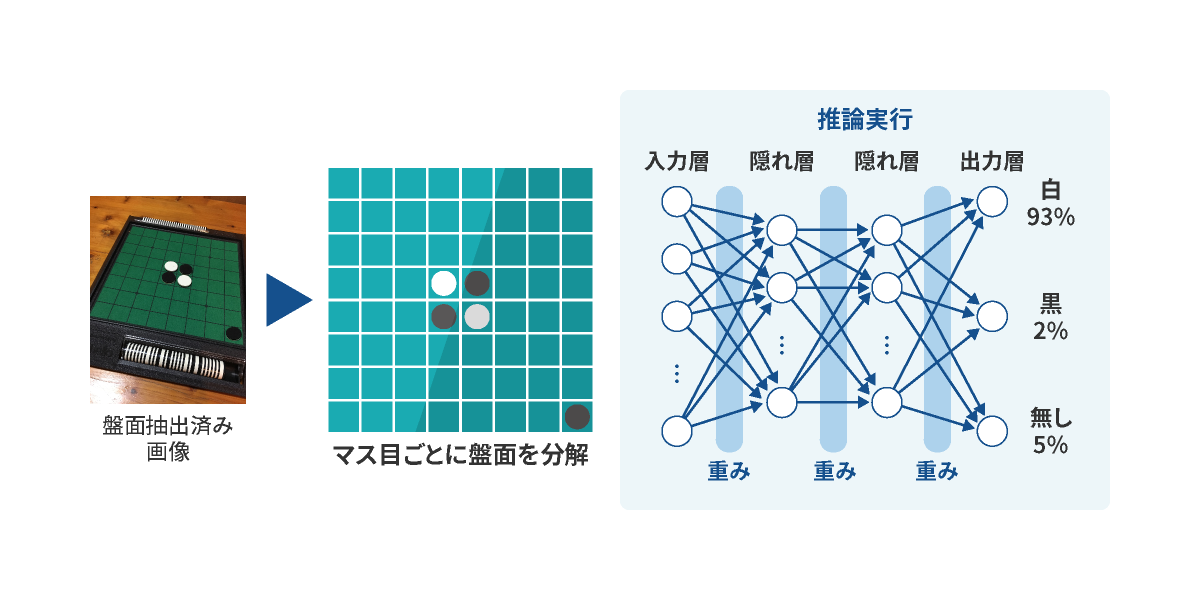

利用シーン・事例
機能・スペック
主な機能
| 部品名 | メーカー名 | 型番 | 備考 |
|---|---|---|---|
| MPU | Renesas Electronics | R7S721030VCFP | Cortex-A9 RZ/A1LU 176pin QFP RAM3MB Max:384MHz |
| FLASH ROM | Winbond | W74M64JVSSIQ | 8MByte SOP 8pin (SPI Multi I/O) ※Secure compatible item |
| External Memory | KYOCERA | 145638009511859+ | SD Card SLOT (SPI:default / SDIO:Option) |
| Communication I/F Micro USB | JST | UB-MC5BR3-SD204-4S | Mbed-IF side Debug/Programming MicroB USB Connector |
| RZ/A1LU side Ch.0 MicroB USB Connector(Device) | |||
| Cvilux | CU01SAH1S00 | RZ/A1LU side Ch.1 USB Type A Connector(Host) (未実装/添付品) | |
| Wireless Module | Espressif Systems | ESP-WROOM-32 | Wi-Fi + BLE Module (UART/SPI/I2C) WiFi:802.11 b/g/n Bluetooth:Classic , BLE 4.2 (Dual Mode) |
| Audio Codec | Maxim | MAX9867ETJ+ | Stereo Audio CODEC (Stereo Line Out / Monoral Mic In) 4P 3.5mmφMini Jack (CTIA Pinassign) |
| Arduino Connector | Hirosugi-keiki | FSS-41085-06 x1 FSS-41085-08 x2 FSS-41085-10 x1 |
Arduino Compatible Pin Socket(未実装/添付品) 6pin x1 / 8pin x2 / 10pin x1 |
| Camera I/F | JST | 24FLZ-SM2-TB | 24pin FFC Connector (Pinassign for Shikino High-Tech KBCR-M04VG) |
| Camera Module | Shikino High-Tech | KBCR-M04VG | 640x480 / 60fps ¼-inch (Omnivision OV7725) |
| LCD I/F | JST | 40FHH-SM1-GAN-TF | 40pin FFC Connector (Pinassign for Onation OT043AWDDDT-09) |
| Debug Connector | Hirosugi-keiki | PSS-720303-05 | 10pin JTAG Connector(CoreSight10) (未実装) |
| Switch | ALPS | SKRPABE010 | System Reset Switch x1 |
| User Switch x2 | |||
| LED | ROHM | SML-P11MTT86R | User LED x1 (Green) (制御不可) |
| SML-P11UTT86R | User LED x1 (Red) | ||
| SML-P11DTT86R | User LED x1 (Orange) | ||
| SML-P11YTT86R | User LED x1 (Yellow) | ||
| SML-P11MTT86R | User LED x1 (Green) | ||
| Power Supply | VBUS 1 | DC 5V MicroB USB Connector(Connected Mbed-IF) | |
| VBUS 2 | DC 5V MicroB USB Connector(Connected RZ/A1LU) | ||
| Vin | DC 5.5～16V(Arduino Compatible Pin –Vin –) | ||
| Board Size | 53.34(W) x 67.58(D) (mm) -Arduino Uno Compatible Size- | ||
システム構成
ピンアサイン図

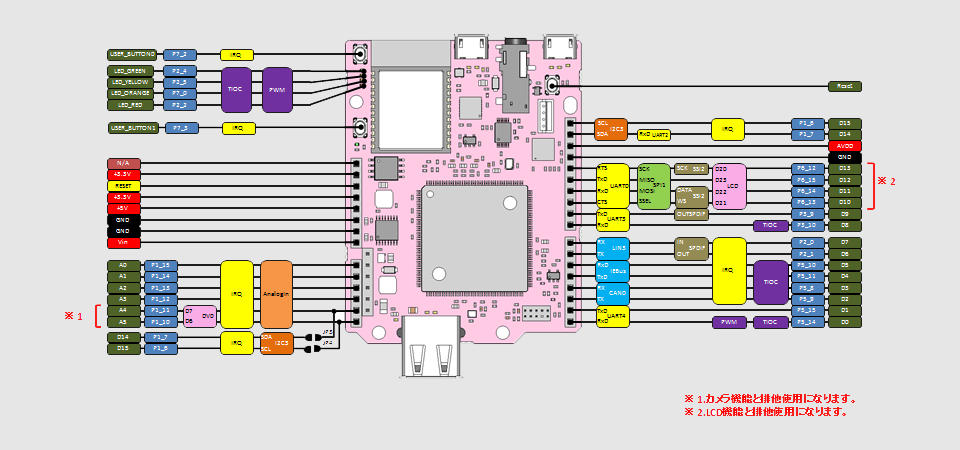

Arduino互換コネクタ / Switch / LED

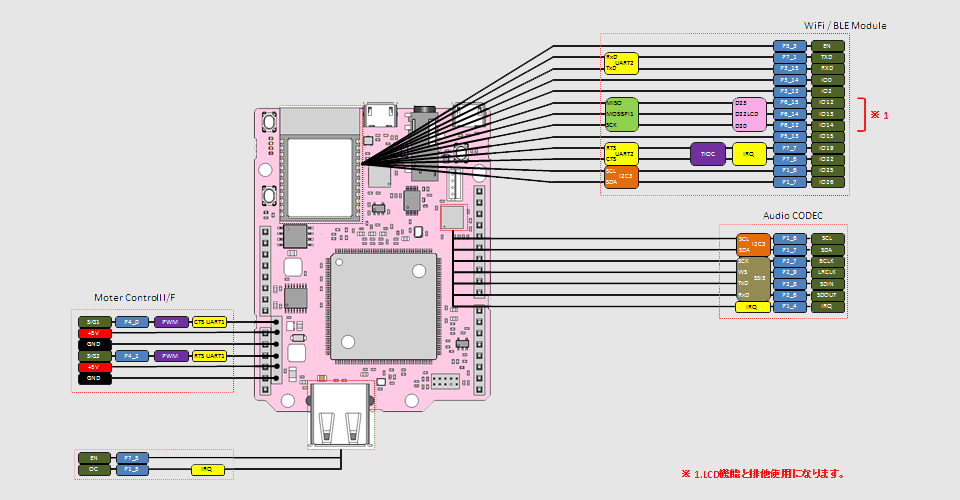

WiFi/BLEモジュール / Audio CODE / Motor /USB

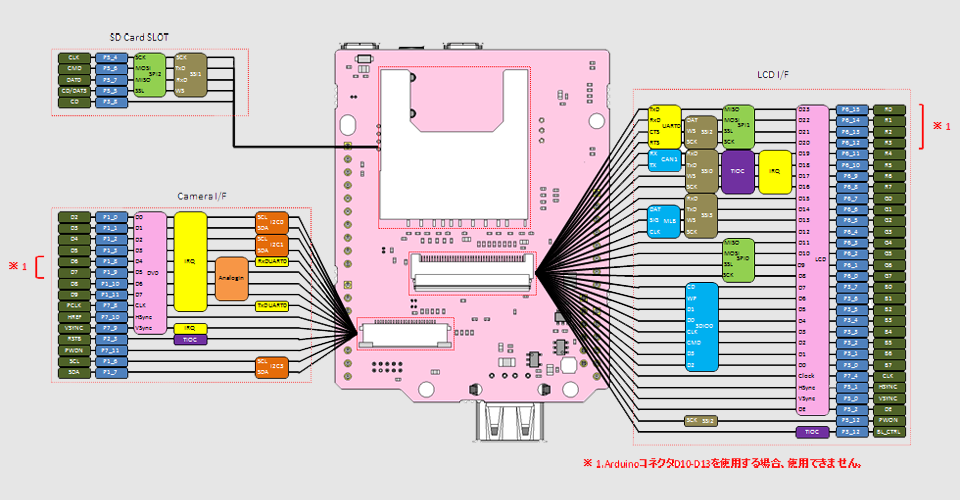

SD Card SLOT / Camera I/F / LCD I/F

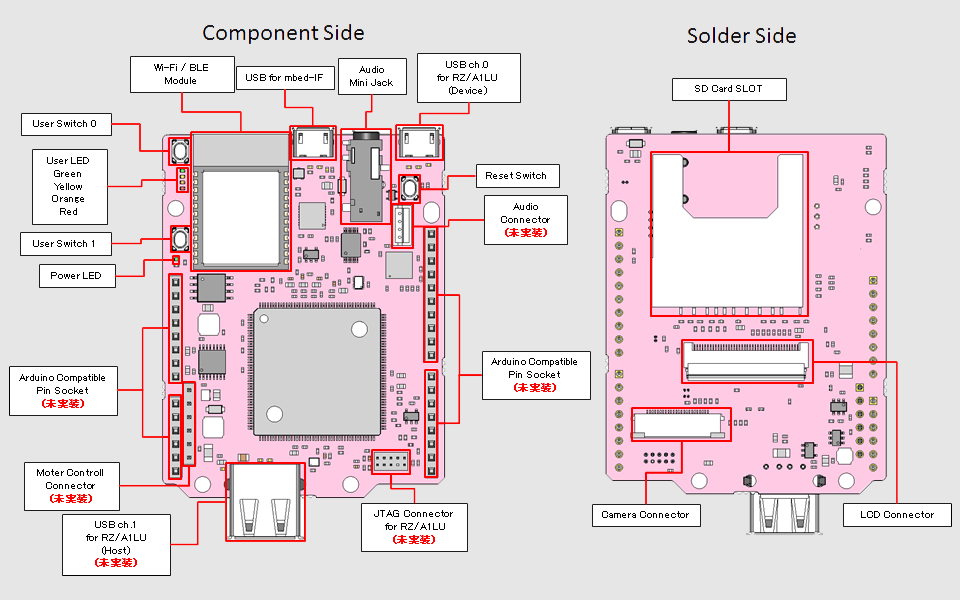

インターフェース

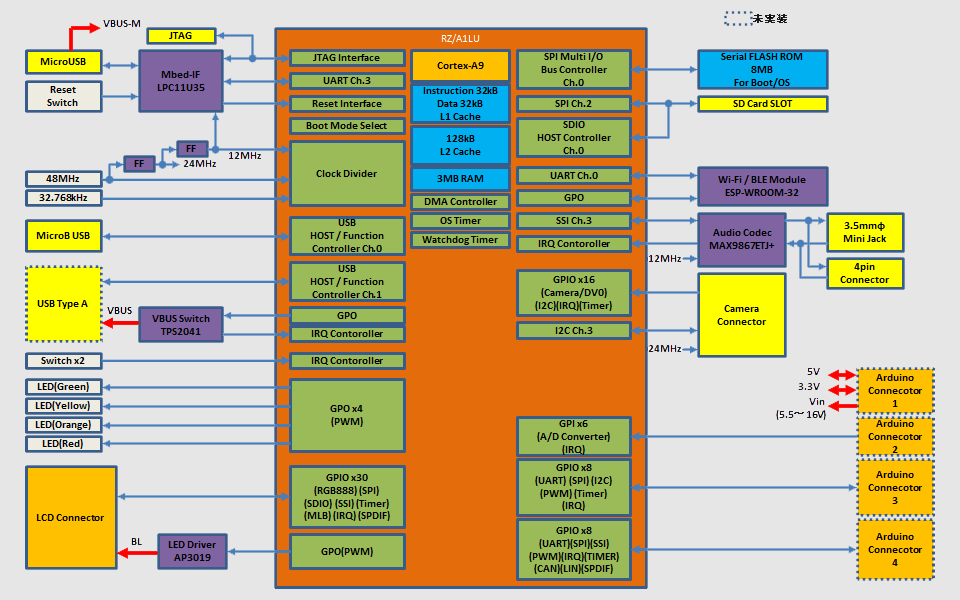

ブロック図
部品位置

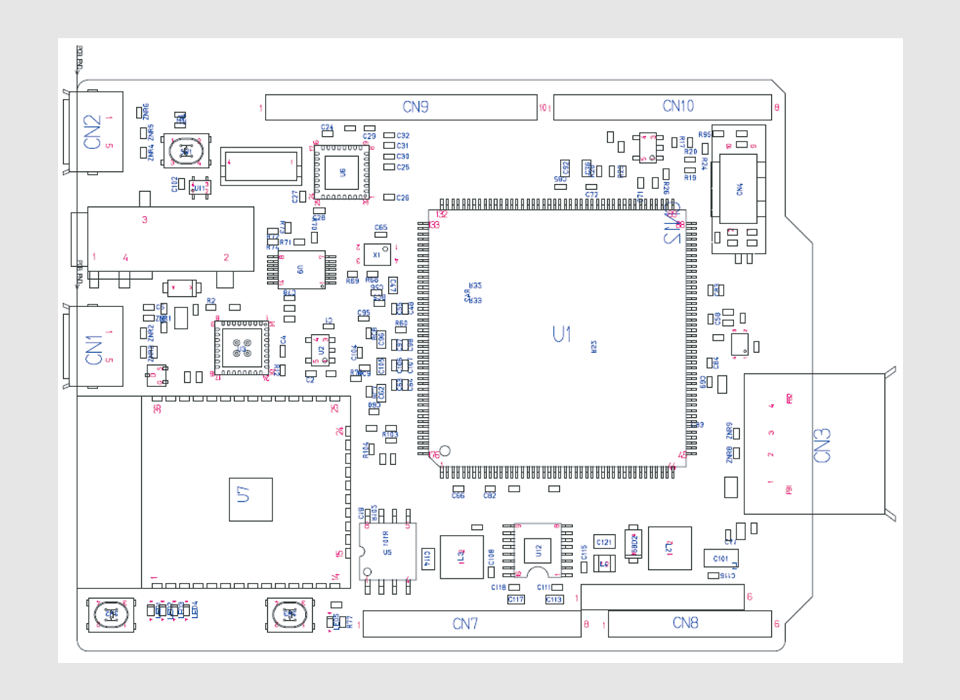

Parts Location(Component Side)

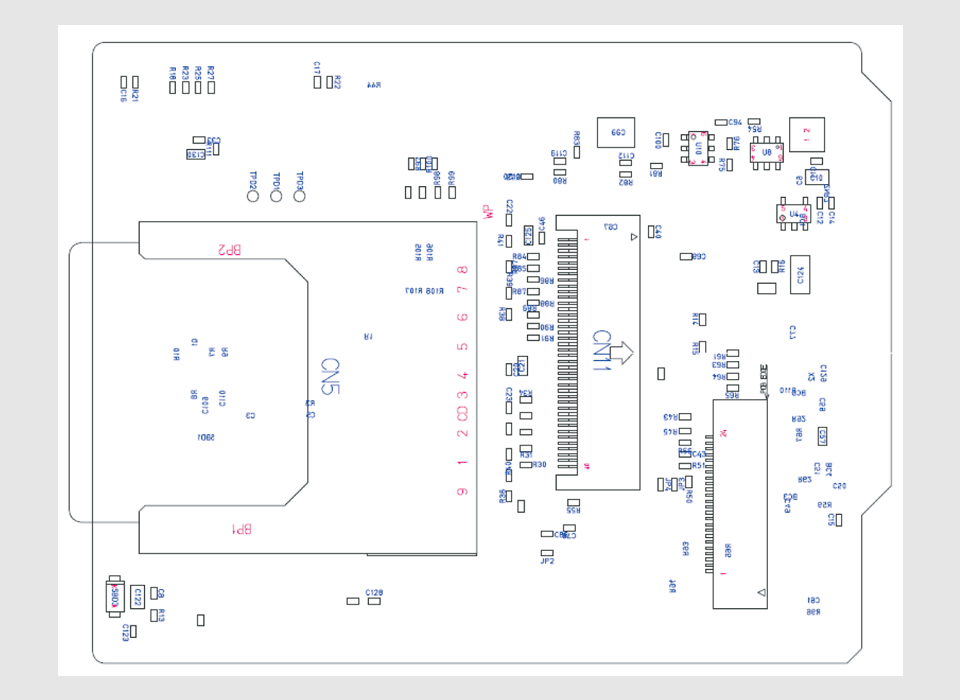

Parts Location(Solder Side)

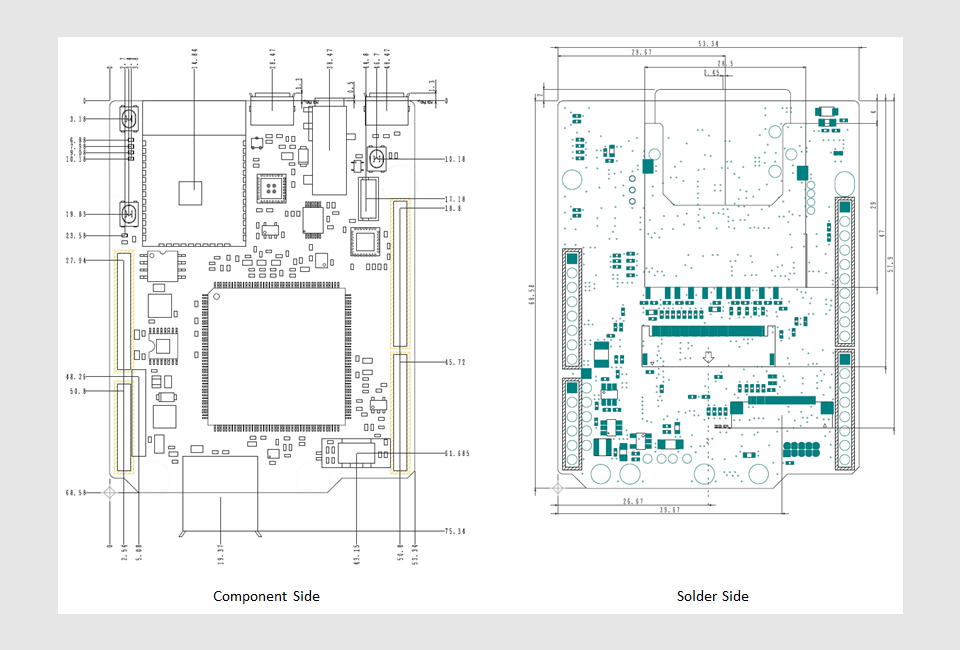

寸法
動作環境
GR-LYCHEEで動作するLCDについて
GR-LYCHEE上LCDコネクタを使用して動作確認が取れているLCDユニットは下記製品になります。
| 画面サイズ | メーカー名 | 型番 | 販売先 | 備考 |
|---|---|---|---|---|
| 4.3インチ | Xiamen Zettler Electronics | ATM0430D25 | 秋月電子 | |
| 4.3インチ | Xiamen Zettler Electronics | ATM0430D5 | 秋月電子 | |
| 4.3インチ | ONation | OT043AWDDDT-09 | コアスタッフ | |
| 4.3インチ | SHENZHEN FEIGEDA ELECTRONIC | FGD430A4005 | aitendo | |
| 3.5インチ | AMPIRE | 320240LKTMQW-51H | NMR | 54pin→40pinの変換が必要 |
※動作確認がとれておりますが、動作保証をするものではありませんのでご注意下さい。
TOSHIBA FlashAir™への対応
TOSHIBA FlashAir™ W-04 / W-03について、下記動作確認済み。
スマートフォンやタブレットからもアクセス可能です。
TOSHIBA FlashAir™ W-04
16GB、32GB
TOSHIBA FlashAir™ W-03
8GB、16GB、32GB
※動作確認がとれておりますが、動作保証をするものではありませんのでご注意下さい。
GR-LYCHEE CEマーキング・RoHS 対応宣言
GR-LYCHEEはCEマーキングおよびRoHSの認証取得を行っています。
詳しくは下記リンク先のPDFをご覧ください。
| CE適合宣言書 | Report on the EMC Testing of GR-LYCHEE | SGS Test Report GR-LYCHEE |
| Report on the EMC Testing of KBCR-M04VG | RoHS Compliance KBCR-M04VG |
ご購入はこちら
下記販売代理店を通じてGR-LYCHEEをご購入いただけます
株式会社秋月電子通商
https://akizukidenshi.com/catalog/g/gM-12850/
※ クリックすると販売サイトが開きます。
コアスタッフ株式会社
https://www.zaikostore.com/zaikostore/stockList?stockSearchNew=1&viewCount=50&pageNumber=1&headerSearch=1&productName_forFind=GR-LYCHEE&typeStock_forFind=Hitotsu
※ クリックすると販売サイトが開きます。
マルツエレック株式会社
https://www.marutsu.co.jp/pc/i/953242/
※ クリックすると販売サイトが開きます。

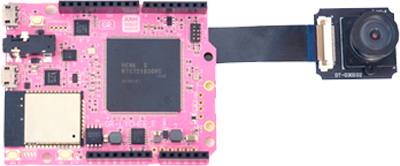

画面イメージ・商材イメージ

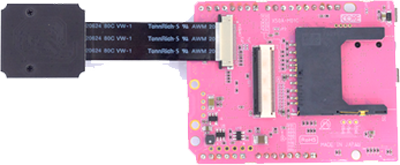

GR-LYCHEE（表面）
GR-LYCHEE（裏面）
資料ダウンロード
回路図のご使用にあたって
当サイトよりダウンロードした回路図を使用したことによりお客様に生じた損害について、株式会社コアは一切責任を負いかねます。
十分に評価を行った上でご利用いただきますよう、お願いいたします。
