特長

高品質なソフトウェアパッケージでIoT開発を早期実現

・無償でダウンロードでき、そのまま量産にも使える品質の組込み向け基本ソフトウェア（SSP: Renesas Synergy™ Software Package）が
　面倒な下層ソフト開発の手間を大幅削減。アプリケーションの開発に集中できるため製品の早期市場投入が可能。
・RTOS、基本的なミドルウェア、開発環境などに対する初期費用は不要。さらに技術サポートやメンテナンスにも費用も発生せず。
・拡張IoTボードを利用することで3G/LTE、カメラ、SDメモリなどのマルチメディア評価にも利用可能。

利用シーン・事例

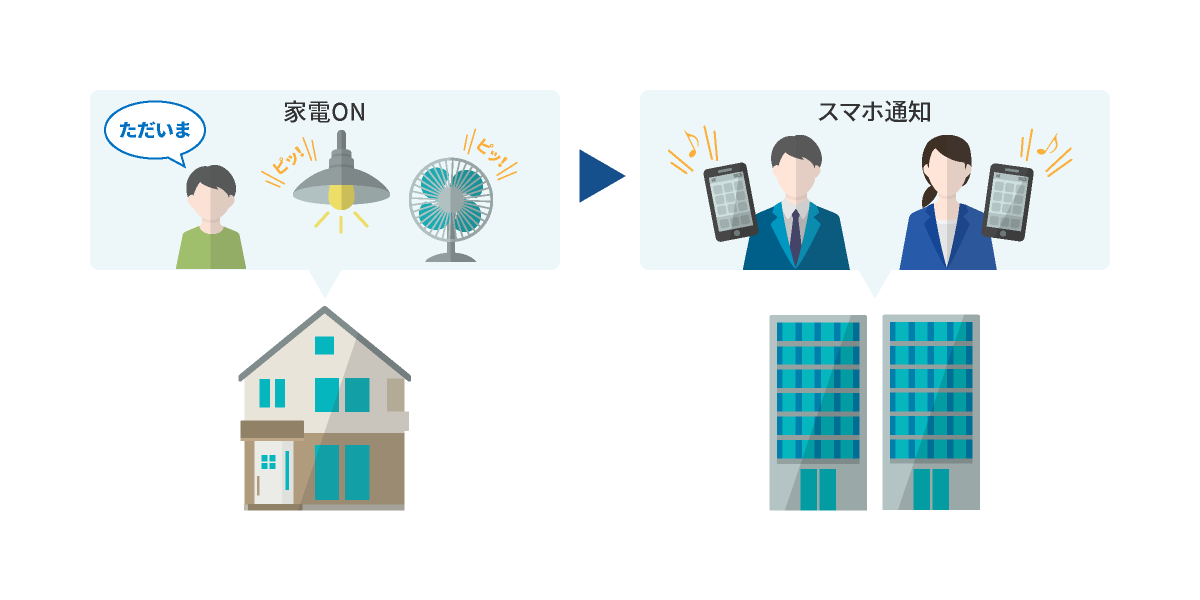

スマートホーム

音声認識によるスマホ通知と家電操作

詳細を見る

POC作りに最適

・Wi-FiモジュールだけでなくIMU(6軸)センサ・温湿度センサ・MEMSマイクも搭載した評価ボード
・その他周辺部品も多数あり、スマートホームをはじめ様々な応用例に即時対応
・Renesas Synergyプラットフォームを活用し、製作期間を短縮

機能・スペック

主な機能

メインボード

マイコンにルネサスエレクトロニクス Synergy S5シリーズ S5D5採用
Wi-Fi/BLEモジュール搭載で無線通信が可能
IMUセンサ、温湿度センサ搭載
静電容量式スライダ、静電容量式パッド搭載
ストレージとして4MBシリアルフラッシュROM搭載
OLED液晶モジュール付属
機能拡張用にRaspberry Pi互換コネクタを始め複数の拡張コネクタ搭載

拡張IoTボード

SDカードスロット(SPI/SDIO選択可能※S3A1/S3A3/S3A7/S5D5/S5D9のみ使用可)
MEMC MIC(I2S接続※S3A1/S3A3/S3A7/S5D5/S5D9のみ使用可)
10/100BASE-TX Ethernet(RMII接続※S5D5/S5D9のみ使用可)
3G/LTE公衆回線通信(UART接続/標準は3G回線)
カメラ入力(8bitYUV422入力※S5D5/S5D9のみ使用可)

ハードウェア仕様

メインボード

CPU	ルネサスエレクトロニクス社製Renesas Synergy S5D9 同基板で下記マイコンに載せ替え可能。 144pin QFP S3A1/S3A3/S3A7/S5D9 64pin QFP S124/S128/S3A6 載せ替えご要望はご相談下さい。
ストレージ	4MByte Serial FLASH ROM(QSPI接続) ※64pin QFP S124/S128/S3A6に載せ替えした場合は使用できません。
通信 I/F	MicroB USBコネクタ(受電機能有り) USBブートモードで使用可能/通常動作時デバイス機能に限定シリアル通信用ピンヘッダ(未実装) SCIブートモードで使用可能/通常動作時UARTとして使用可能 ※JTAG/NeedleAdaptorPadと共有
無線通信 I/F	Wi-Fi+Bluetooth/BLE(UART接続/予備としてI2Cも接続) 　Wi-Fi:802.11 b/g/n Bluetooth:Classic/BLE 4.2(Dual Mode) ※64pinマイコンに載せ替えした場合、拡張コネクタとスイッチで切り替え
静電容量式パッド	4点スライダ + 2パッド
センサ	IMU 加速度/ジャイロセンサ(I2C接続) ※64pinマイコンに載せ替えした場合、割り込み信号はユーザースイッチと共有温度/湿度センサ ※64pinマイコンに載せ替えした場合、割り込み信号はユーザースイッチと共有
拡張 I/F 1	40pin(2列x20pin) Raspberry Pi互換コネクタ(ピンヘッダは未実装添付品)
拡張 I/F 2	14pin(2列x7pin) AsuraSynergy専用拡張コネクタ(ピンヘッダは未実装添付品)
拡張 I/F 3	8pin(1列x8pin) アナログ入力拡張コネクタ(未実装)
拡張 I/F 4	7pin(1列x7pin) OLED用コネクタ(SPI接続/OLEDモジュールは未実装添付品)
デバック用コネクタ	JTAGコネクタ(10pin Coresight10) NeedleAdaptorPad(6pin)
スイッチ	ユーザースイッチ x2 ※64pinマイコンに載せ替えした場合、センサ割り込み信号と共有
LED	電源LED -Green-(制御不可) ユーザーLED1 -RED- ユーザーLED2 -Yellow- ユーザーLED3 -RGB- ※64pinマイコンに載せ替えした場合、全LEDは拡張コネクタ1と共有
電源	MicroB USB(DC5V) 外部電源コネクタ(DC5V JST PHコネクタ2pin)
サイズ	85×56mm(Raspberry Pi互換形状)

拡張IoTボード

SDカードスロット	SD Card Slot(SPI/SDIO接続) (DipSwitchにて機能選択) ※S5D5/S5D9のみ使用可
MEMS MIC	MEMSマイク(I2S接続) (DipSwitchにて機能選択)
Ethernet	10/100BASE-TX Ethernet(RMII接続) (DipSwitchにて機能選択) ※S5D5/S5D9のみ使用可
無線通信 I/F	3G/LTE公衆回線通信(UART接続/標準はSierra Wireless社3GモジュールHL8548搭載) 専用アンテナ付属。別途nanoSIMカードをご用意下さい。 LTE回線をご要望の際はご相談下さい。
カメラ I/F	シキノハイテック社製VGAカメラ使用可能 (DipSwitchにて機能選択) ※S5D5/S5D9のみ使用可
拡張 I/F 1	40pin(2列x20pin) Raspberry Pi互換コネクタ(ピンソケットは未実装添付品)
拡張 I/F 2	14pin(2列x7pin) AsuraSynergy専用拡張コネクタ(ピンソケットは未実装添付品)
拡張 I/F 3	5pin(1列x5pin) GPIO拡張コネクタ(未実装)
