蔦Asura®

モーター制御ボード

    一覧を見る

    特長

    ルネサスエレクトロニクス社製 RZ/T1を搭載
    FA産業向け組込みプラットフォーム
    ・ミドルウェアを含めたトータルサポートでご提供
    ・FA産業機器向けネットワークおよびモーター制御IFに対応
     →EtherCAT、Ethernet、インバータI/F、エンコーダI/F、GPIO

    利用シーン・事例

    業務用空調機器メーカー

    コストダウン、省スペース化のためソフトウェアPLCを簡単に試せる環境が必要な方に

    • ソフトウェアPLCを試せるSW+HW環境
    • お客様の要望に合わせて柔軟にカスタマイズ
      実現したいことを実現可能
    • サポートも充実してるため、初心者でも安心







    機能・スペック

    主な機能

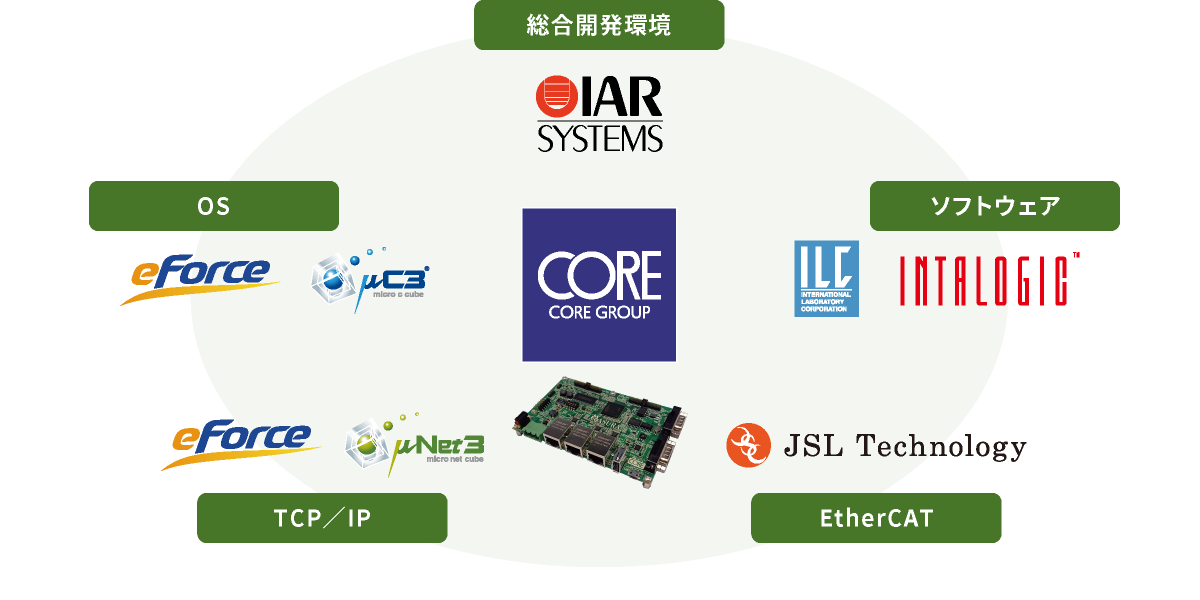

    蔦Asuraソリューションパックのミドルウェアは、弊社受託開発サポート時にミドルウェア含めた1次サポート対応をいたします。

    製品構成


    製品名 備考
    蔦Asura メインボード ・回路図
    ・H/Wマニュアル
    蔦Asura モータードライバーボード ・回路図
    ・H/Wマニュアル
    蔦Asura SDK ・μC3ライブラリ
    ・μNet3ライブラリ
    ・EtherCATマスタスタック・スレーブSDK
    ・IOドライバサンプルソースコード
    ・INTALOGIC5(ソフトウェアPLC)
    *INTALOGIC5ランタイムライブラリとINTALOGIC5エディタは、株式会社アイ・エル・シーより無償貸出を行います。

    ハードウェア仕様


    CPU ルネサス エレクトロニクス社製
    RZ/T1
    (Cortex®-R4 with FPU 最大600MHz) *1
    USB I/F USB TypeA(Host) /
    MicroB USB(Device) *3
    メモリ SDRAM:16MB *2
    シリアルFLASH ROM:16MB *2
    EEPROM:2KB
    外部I/F RS-232/RS-422/RS-485が使用可能なDSUB9pinコネクタを搭載 *4
    Ethernet 10/100Base-TX:1ch その他I/F CAN、I2C、SPI、UART、ΔΣI/F / Digital IO *5 *6
    EtherCAT 10/100Base-TX:2ch
    (IN/OUT)
    その他デバイス Dip Switch、Push Switch、LED
    モーターサポート 拡張コネクタ対応
    オプションのモータードライバ基板
    にて提供
    使用する事により2軸の最大48V/10Aのサーボモータを制御可能
    (インバータI/F:2ch、エンコーダI/F:2ch)
    JTAG Coresight20
    電源電圧 DC6~42Vの広範囲な入力電源に
    対応
    サイズ 120x80mm(突起物含まず)

    *1 R-INエンジン搭載、拡張内蔵SRAMとして1MB搭載。
    *2 カスタムにて最大64MBまで変更可。
    *3 USBコネクタは排他使用になります。
    *4 ソフトウェアにて切替可能。
    *5 絶縁可能なCAN用DSUB9pinコネクタを搭載。
    *6 基板外部に拡張可能な拡張コネクタを搭載。

    ※仕様と構成は予告なく変更する場合があります。

    日本国外での利用や輸出販売について

    日本国外での利用・販売には対応しておりません。
