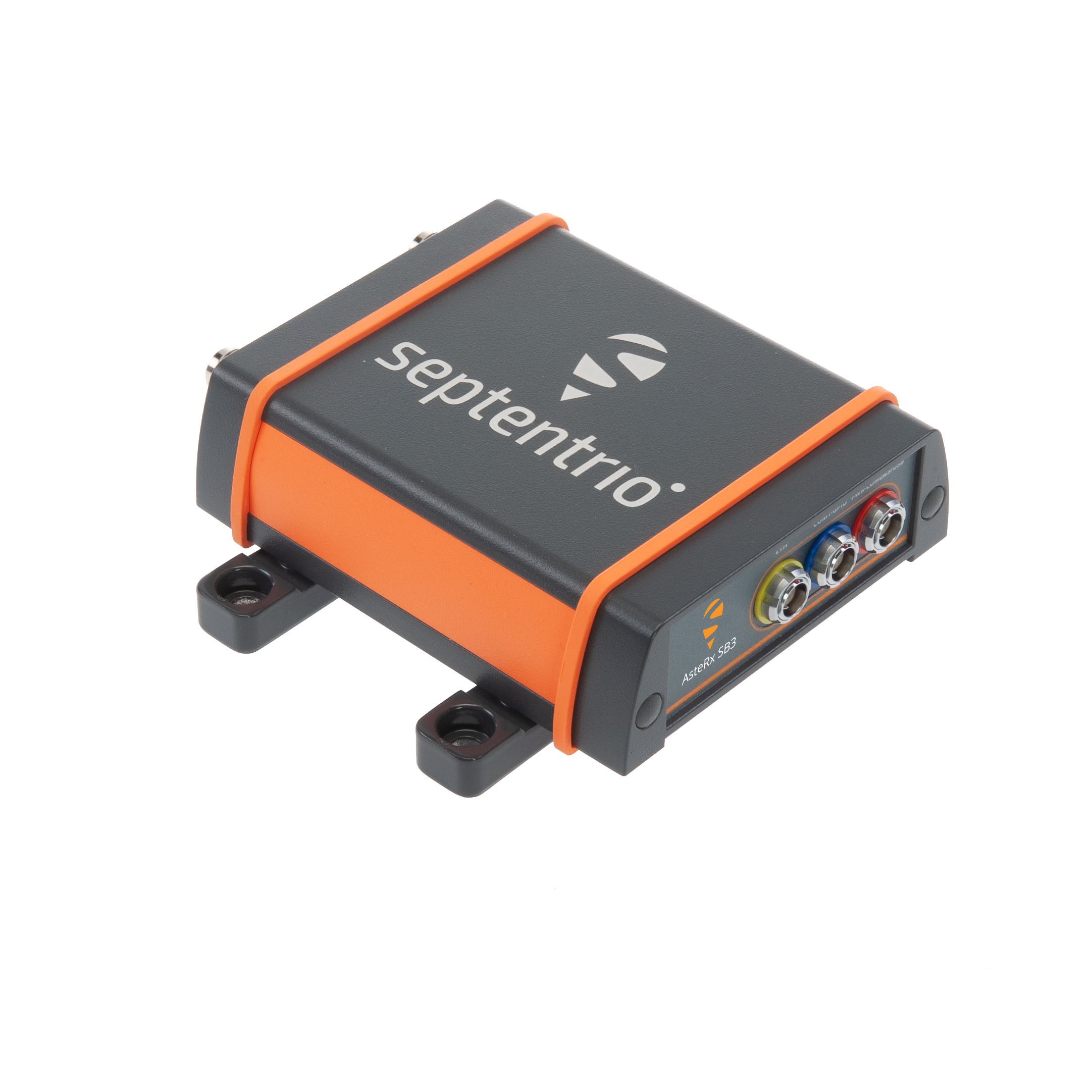

AsteRx SB3 CLAS

Cohac∞とコラボしたCLAS対応マルチGNSS受信機

一覧を見る

特長

Cohac∞とコラボしたCLAS対応マルチGNSS受信機
・CLAS測位をはじめ、RTK測位やDGPS(DGNSS)測位などの幅広い測位方式に対応
・堅牢なIP68ハウジングにより完全防塵、防水機能を実現
・妨害波対策、マルチパス軽減、高速衛星捕捉機能が組み込み済み
・ブラウザでアクセス可能な多彩なUI
・2アンテナ入力に対応し、正確な方位を算出※1 ※2
 ※1:2アンテナ入力はオプション機能となります。本オプション導入時、CLAS測位を利用する場合にアンテナが2つ必要となります。
 ※2:購入時に1アンテナまたは2アンテナオプションを選択いただく必要がございます。



利用シーン

建設現場で利用

電波の届きにくい場所でも衛星さえ見えれば正確な位置情報を取得可能。

スマート農業で利用

トラクターやコンバインの自動運転に活用可能。

防塵・防水が必要な過酷な環境下でも利用可能。

鉄道で利用

運行やメンテナンスの省力化をサポート。

船舶で利用

正確な方位角計測で、自動着桟を支援。



機能・スペック

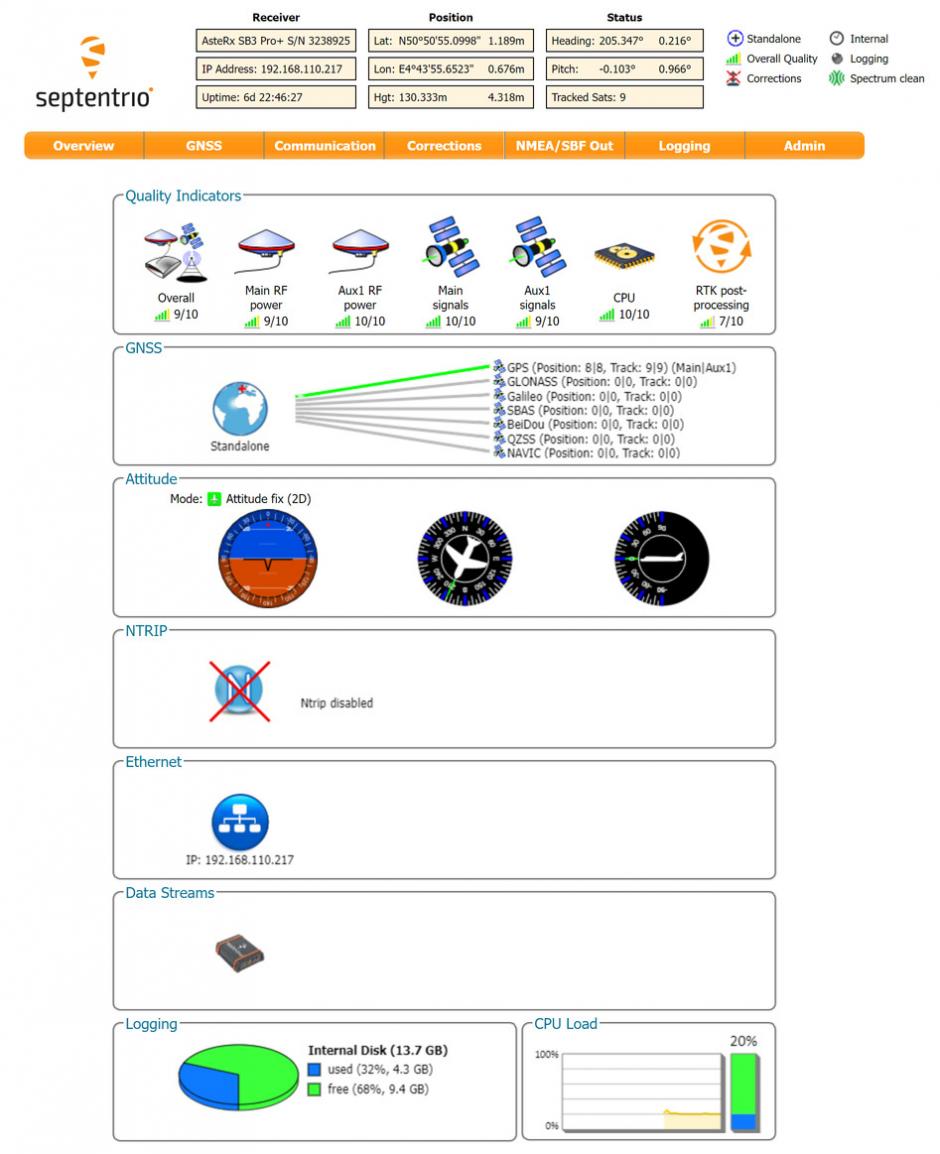

直感的なWebユーザインタフェース

直感的なWebユーザインタフェースが付属しており、簡単な操作と監視により、モバイルデバイスやコンピューターからレシーバーを制御できます。

また、Webインタフェースは読みやすい品質インジケーターを使用して、目前の作業中にレシーバーの動作を監視するのに最適です。



主な機能

CLAS みちびき補強情報を使ったセンチメータ精度測位
RTK キャリアRTKサービス等を使ったセンチメータ精度測位
DGPS(DGNSS) SBASを使ったサブメータ精度測位



システム構成

アンテナ + AsteRx-SB3 → センチメータ精度測位結果

測位結果の参考値

測位方式 CLAS 単独測位 SBAS DGPS(DGNSS) RTK
精度 水平 5.6cm RMS 1.2m RMS 0.6m RMS 0.4m RMS 0.6cm RMS
垂直 9.9cm RMS 1.9m RMS 0.8m RMS 0.7m RMS 1cm RMS
収束時間 60秒以内 45秒以内 45秒以内 45秒以内 7秒以内

CLAS :みちびきL6 CH1(L6D)から配信される国内向け補正信号

製品仕様

性能仕様

捕捉信号   周波数
GPS L1、L2、L5
QZSS L1、L2、L5、L6
GLONASS L1、L2、L3
Galileo E1、E5ab
Beidou B1、B2、B3
SBAS EGNOS、WAAS、GAGAN、MSAS、SDCM(L1、L5)
NaviC L5
測位レート 最大100Hz




機器仕様

本体サイズ W102×D118×H36[mm]
重量 497 g
電源仕様 入力電圧:5~36V、消費電力:最大2.5 W(typ.)
環境特性 温度:-30℃~65℃
湿度:MIL-STD-810G, Method 507.5, Procedure I
防塵・防水 IP68



I/F・通信等

Ethernet 専用ケーブルにてRJ-45コネクタに変換
シリアル 専用ケーブルにてDsubコネクタに変換
USB 専用ケーブルにてUSB typeAコネクタに変換
出力形式 Septentrio Binary Format (SBF)、 NMEA、 RTCM、 CMR

提供形態

製品単体 本体、電源アダプタ、各種ケーブル
多周波アンテナ 別売(推奨:Septentrio社製 PolaNt-x MF)



導入支援

導入の流れ
  • HPからお見積りの依頼をお願いします。
評価・トライアル
  • レンタルでの契約を承ります。(有償)
システム構築・導入作業
  • GNSS位置情報システム構築サービスにより、お客様の環境に合わせた導入作業も可能となっております。(有償)
業務コンサル・運用設計
  • 評価分析サービスにより、お客様のお持ちの受信機との比較や検証も可能となっております。(有償)
操作トレーニング
  • 保守サービスにご加入いただくことで、メールでのサポートを承ります。
  • GNSS位置情報システム構築サービスにより、現地トレーニングも承ります。(有償)



保守・サポート

サービス内容
  • ファームウェアのバージョンアップやメールでのお問い合わせ(年10回まで)が可能となります。
ライフサイクルポリシー
  • 機能が追加された場合、仕様が変更された場合にファームウェアのアップデートを行います。
