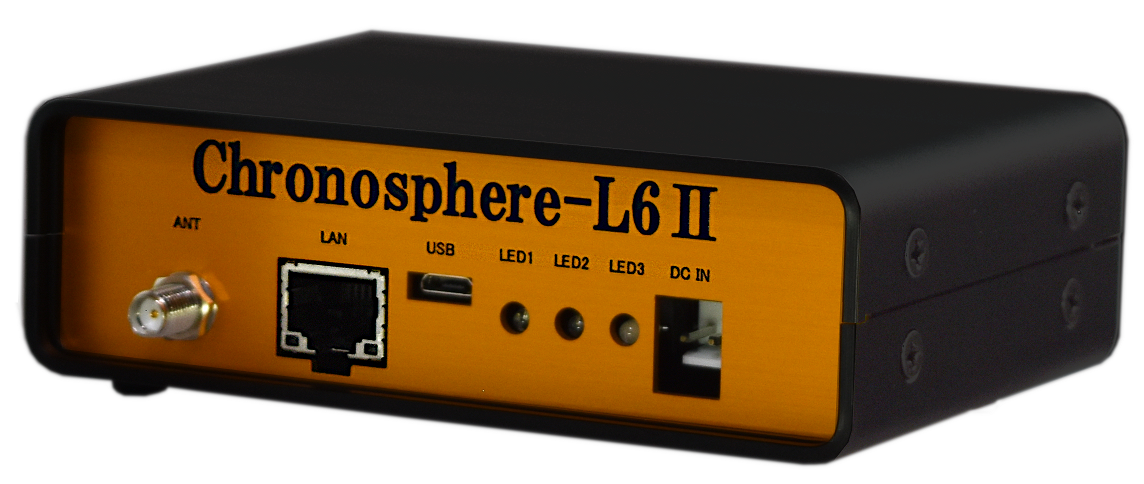

Cohac∞ Chronosphere-L6Ⅱ

みちびき対応 cm精度測位受信機

    一覧を見る

    特長

    みちびき対応cm精度測位受信機
    ・CLAS測位をはじめ、RTK測位やDGPS（DGNSS）測位などの幅広い測位方式に対応
    ・妨害波対策、マルチパス軽減、高速衛星捕捉機能が組込み済み
    ・ブラウザーでアクセス可能な多彩なUI
    ・小型軽量で携帯性に優れた受信機



    利用シーン

    建設現場で利用

    電波の届きにくい場所でも衛星さえ見えれば正確な位置情報を取得可能

    ドローンと連携

    被災地へのドローン派遣も可能。正確な位置情報(緯度・経度・標高)で目的地までの経路案内をサポート

    鉄道で利用

    運行やメンテナンスの省力化をサポート



    機能・スペック

    直感的なWebユーザインタフェース

    直感的なWebユーザインタフェースが付属しており、簡単な操作と監視により、モバイルデバイスやコンピューターからレシーバーを制御できます。

    また、Webインタフェースは読みやすい品質インジケーターを使用して、目前の作業中にレシーバーの動作を監視するのに最適です。



    多彩なインタフェース

    USB、LAN、RS232C等の多彩なインタフェースを実装

    SDカードスロットを搭載

    測位結果や観測値など各種データのロギングが可能。パソコン等を使用せずにデータを記録できるため機器単独でロガーとしての利用が可能。



    主な機能

    CLAS みちびき補強情報を使ったセンチメータ精度測位
    RTK docomo IoT高精度GNSS位置情報サービスやSoftBank 位置測位サービスichimill等を使ったセンチメータ精度測位
    DGPS（DGNSS） SBASを使ったサブメータ精度測位



    システム構成

    アンテナ + AsteRx-U → センチメータ精度測位結果

    測位結果の参考値（実測値）

    測位方式

     CLAS
    精度 水平 1.8cm RMS
    垂直 4.2cm RMS
    収束時間 60秒以内
    エリア 日本国内



    測位方式 CLAS 単独測位 SBAS DGPS（DGNSS) RTK
    精度 水平 1.8cm RMS 1.2m RMS 0.6m RMS 0.4m RMS 0.6cm RMS
    垂直 4.2cm RMS 1.9m RMS 0.8m RMS 0.7m RMS 1cm RMS
    収束時間 60秒以内 45秒以内 45秒以内 45秒以内 7秒以内

    ※オープンスカイでの実測（1時間計測）

    CLAS ：みちびきL6 CH1（L6D）から配信される国内向け補正信号

    製品仕様

    性能仕様

    捕捉信号   周波数
    GPS L1、L2、L5
    QZSS L1、L2、L5、L6
    GLONASS L1、L2、L3
    Galileo E1、E5ab、AltBoc、E6
    SBAS EGNOS、WAAS、GAGAN、MSAS、SDCM（L1、L5）
    測位レート 20Hz
    　　　　　　　　　



    機器仕様（本体）

    本体サイズ Ｗ115×D80×H35[mm]
    重量 310g前後
    筐体 アルミニウム製
    電源仕様 入力電圧: 4.5 13.5V 、 消費電力 : 750mA@5V　※CLAS方式による測位時
    環境特性 -5℃～70℃（ただし結露しないこと）



    I/F・通信等

    Ethernet RJ45
    シリアル D-Sub9
    USB Micro-B
    出力形式 Septentrio Binary Format (SBF)、 NMEA、 RTCM、 CMR



    提供形態

    製品単体 本体、電源アダプタ、各種ケーブル
    多周波アンテナ 別売（推奨：Septentrio社製　PolaNt-x MF）

    購入形態

    • MOQ1台～



    導入支援

    導入の流れ
    • HPからお見積りの依頼をお願いします
    評価・トライアル
    • レンタルでの契約を承ります（有償）
    システム構築・導入作業
    • GNSS位置情報システム構築サービスにより、お客様の環境に合わせた導入作業も可能となっております（有償）
    業務コンサル・運用設計
    • 評価分析サービスにより、お客様のお持ちの受信機との比較や検証も可能となっております（有償）
    操作トレーニング
    • 保守サービスにご加入いただくことで、メールでのサポートを承ります
    • GNSS位置情報システム構築サービスにより、現地トレーニングも承ります（有償）



    保守・サポート

    サービス内容
    • ファームウェアのバージョンアップやメールでのお問い合わせ（年10回まで）が可能となります
    ライフサイクルポリシー
    • 機能が追加された場合、仕様が変更された場合にファームウェアのアップデートを行います



    資料ダウンロード

    資料画像
    Chronosphere-L6Ⅱカタログ

    CLAS対応マルチGNSS受信機のカタログです

    ダウンロード



    よくあるご質問

    Q データの取得間隔は変更可能でしょうか。
    50msec-60minの間で選択可能です。オプションで50msec以下の設定も可能です。
    Q 測位座標系は何でしょうか。
    WGS-84となっております。
    Q NMEAに出力している時刻を教えてください。
    NMEAの仕様に沿ってUTCで出力されます。
    Q 受信機の最低動作電圧はDC何ボルトでしょうか。
    4.5Vで動作を確認しています。
    Q 座標出力は今期/元期どちらでしょうか。
    CLAS測位は今期座標で出力されます。RTK測位は基準局から配信される座標（今期・元期）に依存します。
    Q CLAS測位時に地殻変動補正の設定はありますでしょうか。
    ユーザ様からON/OFF設定可能です。
